网络基本知识及常用工具和排查手段

注：计算机网络是一个很大的学科，不是三言两语、一篇文章就能说清楚的，这里只是简单普及一下基础知识，以及运维常用的工具和排查手段。

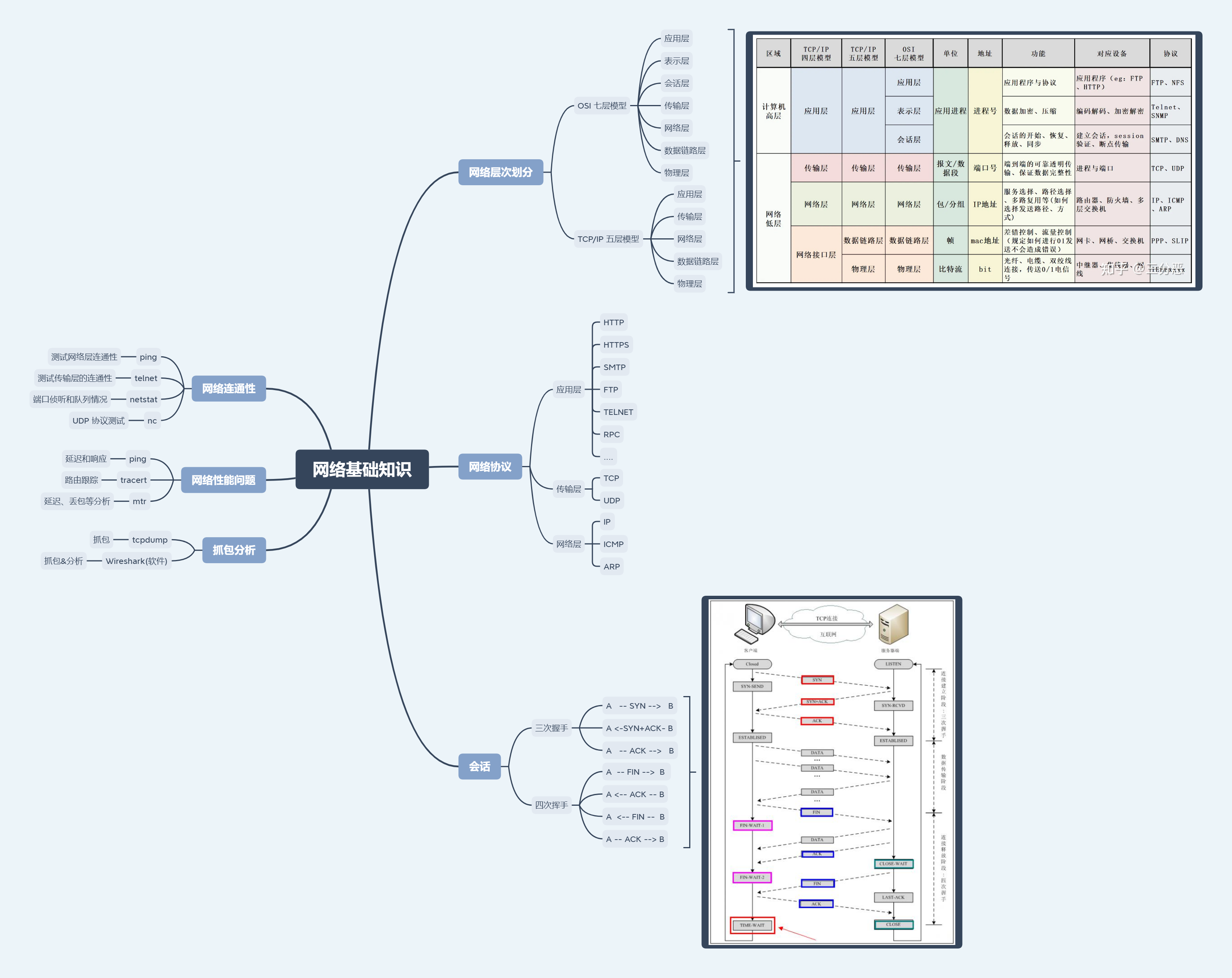

一知识图谱

二网络层次划分

计算机的网络结构分为3种，OSI 七层模型、TCP/IP 四层模型 和 五层模型，OSI 七层模型是理论上的一个通信模型，在实际应用上常用的是 TCP/IP 模型 。在 TCP/IP 模型中，在操作系统层面所有进程、应用所实际的都是 应用层 的协议，如 SMTP, HTTP 等，然后再通过底层进行建立通讯。

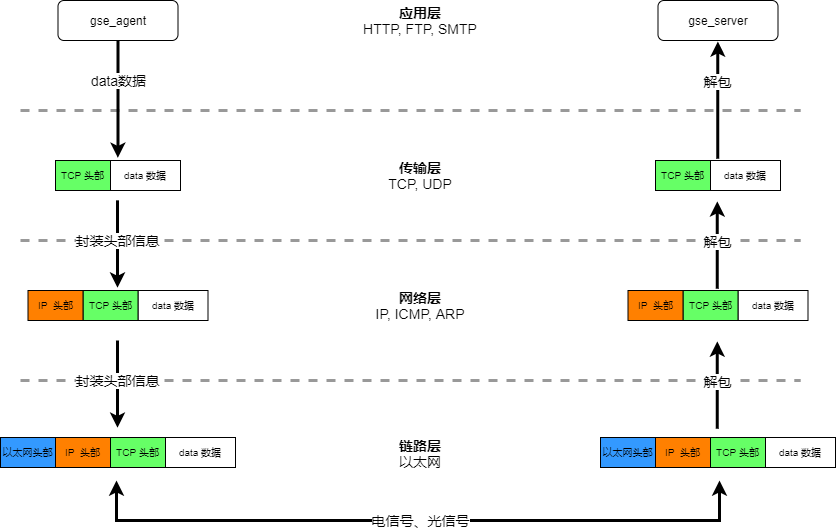

如果是 agent -> server 的数据交互为例：

Agent 作为应用程序，会产生数据 data，当数据需要发送到先经过传输层的封装，把对应的端口信息封装到数据包中。
然后传输层的数据包再经过网络层的封装，把 IP 地址信息封装到数据包中。

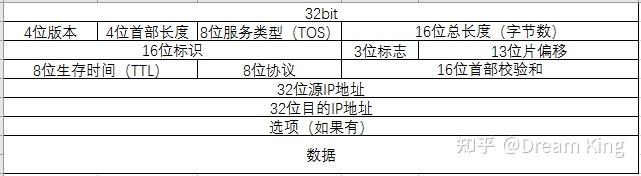

最后链路层会再把自己的物理地址进行封装到数据包中，形成一个完整的数据报文，包含Mac地址，IP地址信息，端口信息等 （完整的数据报文如下）。
这段报文后续会被网络设备进行路由和转发，到对应的 server，然后经过层层的解包，最后把 data 数据交给 server 应用程序进行后续的处理。

三带宽和传输速率

正常来说，一个报文的大小一般是 1448 字节 Byte ¹，（也叫大B，1Byte = 8 bit比特）。而每秒能传输的 字节数，即是我们常说的带宽，常用的单位有 Mb/s ² 和 MB/s。所以在进行沟通网络带宽时，我们需要注意与除了与客户沟通带宽的大小之后，还有确认单位，如：”客户如果说能提供的带宽是 100 兆”，我们需要再问一句：“是大B还是小b。”³ 以此来确认对应的单位，同时，运营商方面的叫法，也是以 Mb/s 为单位，如 100兆带宽 ，或者是 100 Mbps ，都是表示 XX 兆比特每秒，需要 100Mb/s = (100/8) MB/s = 12.5 MB/s

注：

这里与 MTU (最大传输单元，Maximum Transmission Unit) 相关，一般是 1500。MTU 是链路层对网络层的限制，如果超过这个限制，会在网络层进行数据包的分片，不利于传输。

Mb/s 也有使用 Mbps 进行表示。

大B 表示 Bytes/s，小b 表示 bits/s

3.1 如何测试？

在 Linux 系统中，我们通常会使用 iperf3 工具进行测试两端之间的带宽。

# 工具安装
yum -y install iperf3

iperf3 是 C/S 架构，需要在接收方听一个端口，并且由发起方发起请求，因此源和目标都要安装该工具。

# 在接收方：
iperf3 -s -p 3000
# -s 表示是 server 端
# -p 表示要侦听的端口

# 返回:
# -----------------------------------------------------------
# Server listening on 3000
# -----------------------------------------------------------

# 在发起方：
iperf3 -c 10.10.0.10 -p 3000

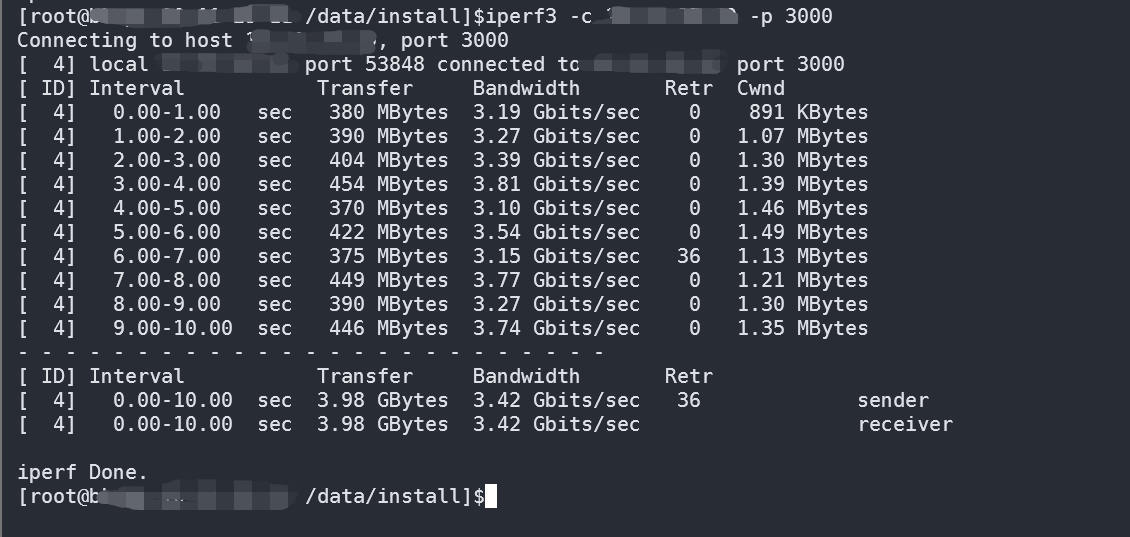

测试完成后，在发起方会看到如下的返回：

上面的返回结论是: 共传输了 3.98 GB 的数据，发送方带宽是 3.42 Gbits/s，接收方带宽是 3.42 Gbits/s。换算成传输速率就是：(3.42*1024/8) MB/s ，约为 400 MB/s。

四常见网络协议

从 二网络层次划分 中可以看到，我们常说的 “SSH 协议、HTTP 协议、SMTP 协议” 等，都是应用层所定义的协议，不同的服务之间使用不同的协议进行建立会话。
而我们在开放端口时常说的 TCP，UDP 协议，实际是指的是传输层的通讯协议，常见的是这两个协议，上层的协议一般会封装成 TCP 或 UDP 再往下进行通讯。
第三个常说的 IPv4、IPv6，实际上是指网络层的 IP (Internet Protocol) 协议，v4 版本和 v6 版本。

所以我们常说的开放网络策略，一般都需要提供对应的 IP 地址和端口，实际上就是对双方的 传输层、网络层 进行建立通讯。如：

源	方向	目标	端口	协议
10.10.0.10	–>	20.10.10.10	3306	TCP

要特别注意的是，默认情况下，我们所说的 开放端口，开放防火墙策略 等，一般都是指 准入策略，而不是准入准出。如上面的策略，并没有写 10.10.0.10 <-- 20.10.10.10 的返回策略，一般情况下在建立会话时，发起方会根据操作系统内核所分配的一个随机端口，与目标进行建立起会话，随机端口的范围众多，一般不会有要求开放对应的端口，而更应该关注的是目标端口。

五会话连接

当客户端与服务端要建立起 TCP 连接时，一般需要经过二次握手。而如果需要正常断开会话，需要四次挥手。以下以 gse 为例：

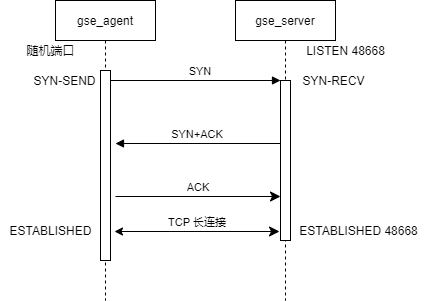

5.1 三次握手

正常情况下，gse_server 服务端的进程会正常侦听一个 (或多个) 端口，这时如果使用 netstat 命令，可以看到该端口处于 LISTEN 状态。
当 gse_agent 需要发起与 gse_agent 的连接时，会发送一个 SYN 信号，然后 agent 服务器上会看到 SYN-SEND 的状态。一般情况下是看不到的，因为这会在瞬间完成。只有在 gse_server 端没有开通防火墙的情况下，才会看到该状态。
当 gse_server 收到来自 agent 的 SYN 请求后，会回复一个 SYN+ACK 的应答，并且网络状态会改成 SYN-RECV。
gse_agent 收到 SYN+ACK 信号后，立即回复 ACK 的应答到 gse_server。当 gse_server 收到应答后，即建立起连接，netstat 状态为 ESTABLISHED。

六网络连通性测试

当我们充分了解上述所涉及到的知识后，便可以进一步来理解如何去测试两个服务之间的网络连通性。从下往上：

在链路层：两个服务器之间需要有物理设备的支撑，如网线、光纤、Wifi、交换机路由器等等，以及服务器的网卡设置有特定的，唯一的物理地址，即 Mac 地址。一般情况下企业内部都会有这些设备。如果两个服务 (或服务器) 之间无法找到任何一个物理设备可以建立连接的，这种情况称为 物理隔离
在网络层：两个服务 (或服务器) 之间需要有用于通信的地址信息，如 IP 地址，并且两者之间功能进行通讯。我们可以使用 ping 工具来测试网络层是否能通信。

ping 10.10.0.10

注：ping 所使用的协议是网络层的 ICMP 协议，ping 不通也并不能代表传输层也不通，但 ping 一般情况下企业内部都会开放。

在传输层：两个服务 (或服务器) 之间需要有可以用于通讯用的端口，以及端口能连通。我们可以使用 telnet 工具进行测试传输层的连通性。

telnet 10.10.0.10 48668

# 返回：
# Trying 10.10.0.10...
# Connected to 10.10.0.10.
# Escape character is '^]'.
# Connection closed by foreign host.

注：telnet 只能用于测试有状态的 TCP 连接，无状态的 UDP 连接不能使用 telnet 进行测试，可以使用 nc 命令：
nc -vuz 10.10.0.10 60020

# 返回：
# Ncat: Version 7.50 ( https://nmap.org/ncat )
# Ncat: Connected to 10.11.25.11:60020.
# Ncat: UDP packet sent successfully
# Ncat: 1 bytes sent, 0 bytes received in 2.01 seconds.
但是由于 UDP 的无状态，上述的测试可能也不一定准确，有条件的话可以使用 nc 先在接收方进行侦听一个 UDP 端口，然后在发起方再用 nc 命令发起一个 UDP 连接：
# 接收方：
nc -ulp 9090 # 侦听 UDP 9090 端口

# 发起方：
echo "hello" |nc -vu 10.10.0.10 9090

# 成功后在接收方应该能看到 hello 信息的返回
# 即表示 UDP 是通的。

最后还有一种情况，就是发起方的系统的随机端口已经用完，导致没有更多的随机端口用于发起新的连接。这种一般比较特殊，默认情况下 Linux 的随机端口是 32768-60999 ，Windows 的随机端口范围是 49152-65535。

# Linux 查看随机端口
sysctl net.ipv4.ip_local_port_range

# Windows 查看随机端口
netsh int ipv4 show dynamicport tcp

七网络性能问题

网络的性能问题主要看三个指标：传输速率，响应延迟，丢包率。

7.1 ping

对于响应延迟和丢包率来说，最简单的工具就是 ping 工具：

ping 10.10.0.10 -c 10

# 返回：
# PING 10.10.0.10 (10.10.0.10) 56(84) bytes of data.
# 64 bytes from 10.10.0.10: icmp_seq=1 ttl=60 time=4.04 ms
# 64 bytes from 10.10.0.10: icmp_seq=2 ttl=60 time=4.32 ms
# 64 bytes from 10.10.0.10: icmp_seq=3 ttl=60 time=4.38 ms
# 64 bytes from 10.10.0.10: icmp_seq=4 ttl=60 time=4.68 ms
# 64 bytes from 10.10.0.10: icmp_seq=5 ttl=60 time=4.02 ms
# 64 bytes from 10.10.0.10: icmp_seq=6 ttl=60 time=4.15 ms
# 64 bytes from 10.10.0.10: icmp_seq=7 ttl=60 time=4.36 ms
# 64 bytes from 10.10.0.10: icmp_seq=8 ttl=60 time=4.42 ms
# 64 bytes from 10.10.0.10: icmp_seq=9 ttl=60 time=4.10 ms
# 64 bytes from 10.10.0.10: icmp_seq=10 ttl=60 time=3.76 ms
#
# --- 10.10.0.10 ping statistics ---
# 10 packets transmitted, 10 received, 0% packet loss, time 9012ms
# rtt min/avg/max/mdev = 3.764/4.228/4.686/0.248 ms

从上述的返回中，可以得到的结果有：

丢包率是 0% : 10 packets transmitted, 10 received, 0% packet loss, time 9012ms
RTT 响应时间平均是 4.228ms: rtt min/avg/max/mdev = 3.764/4.228/4.686/0.248 ms

要注意的主要是 RTT 响应时间，虽然单位是 ms，但是如果在测试过程中有出现 30ms 或者 300ms 之类的，与个位数的响应时间相比，这些的延迟是相当于慢了 十倍、百倍，如果这种情况出现的频率很高，需要检查两者之间的网络是否有很大的波动。

# 64 bytes from 10.10.0.10: icmp_seq=1 ttl=60 time=4.04 ms
# 64 bytes from 10.10.0.10: icmp_seq=2 ttl=60 time=4.32 ms
# 64 bytes from 10.10.0.10: icmp_seq=3 ttl=60 time=4.38 ms
# 64 bytes from 10.10.0.10: icmp_seq=4 ttl=60 time=4.68 ms
# 64 bytes from 10.10.0.10: icmp_seq=5 ttl=60 time=34.02 ms
# 64 bytes from 10.10.0.10: icmp_seq=6 ttl=60 time=4.15 ms
# 64 bytes from 10.10.0.10: icmp_seq=7 ttl=60 time=4.36 ms
# 64 bytes from 10.10.0.10: icmp_seq=8 ttl=60 time=203.42 ms
# 64 bytes from 10.10.0.10: icmp_seq=9 ttl=60 time=4.10 ms
# 64 bytes from 10.10.0.10: icmp_seq=10 ttl=60 time=3.76 ms

7.2 mtr

mtr 是一个可以结合 ping, nslookup, tracert 来进行判断网络的工具，可以同是进行收集测试连接状态，可用性等。

# 直接使用 mtr 进行测试到 gse 的网络
mtr 10.10.0.10 -r -c 10
# -r 表示返回报告
# -c 10 表示测试的次数

# 返回：
# HOST: server1                Loss%   Snt   Last   Avg   Best  Wrst  StDev
#   1.|-- server1              0.0%    10    2004.  1723. 203.4 2005. 620.5

mtr 报告的每列的意思：

第一列：HOST，显示IP地址或者主机名。

第二列：Loss%，这个结点的丢包率。

第三列：Snt，发送包的数量。

第四列：Last，最近一次的延时，单位是毫秒ms。

第五列：Avg，平均延时，单位是毫秒ms。

第六列：Best，最低延时，单位是毫秒ms。

第七列：Wrst，最高延时，单位是毫秒ms。

第八列：StDev，标准差。

报告一般看三个：Loss% 、延时和标准差：

Loss 表示当前主机到 gse 服务器的丢包率是多少，正常来说不应该有出现丢包。

延时一般会关注平均延时是多少，1-30ms 是极快，31-50ms 是良好， 50-100ms 是普通，>100m 是差

标准差是反馈网络的稳定性，数值越大，网络的稳定性越差

7.3 netstat

netstat 主要是查看主机的连接状态，以及网络收发队列是否有问题。
常用的命令有：

# 统计网络状态
netstat -n | awk '/^tcp/ {++state[$NF]} END {for(key in state) print key,"\t",state[key]}'

注：

CLOSED：无连接是活动的或正在进行

LISTEN：服务器在等待进入呼叫

SYN_RECV：一个连接请求已经到达，等待确认

SYN_SENT：应用已经开始，打开一个连接

ESTABLISHED：正常数据传输状态

FIN_WAIT1：应用说它已经完成

FIN_WAIT2：另一边已同意释放

ITMED_WAIT：等待所有分组死掉

CLOSING：两边同时尝试关闭

TIME_WAIT：另一边已初始化一个释放

LAST_ACK：等待所有分组死掉

# 检查 TCP 收发队列
netstat -nap |grep -w ESTABLISHED  |grep -v 'tcp        0      0'
# 返回的第二列是 Recv-Q 接收队列，第三列是 Send-Q 发送队列

正常情况下这两个队列都应该是动态清零，如果存在大量的数值，就有可能是网络质量存在问题，或者是对应的应用无法快速进行处理请求。

八抓包分析

常用的抓包工具有： Linux 的 tcpdump， Windows 的 Wireshark。

# 一般常用的抓包命令如下

# 抓取 tcp 48668 和 58625 端口的包，含收发动作。
tcpdump \
  -i any \
  -nn \
  -XX \
  -vvv \
  -s0 \
  '(tcp port 48668) or (tcp port 58625)' \
  -w tcpdump.cap

抓取的包一般会使用 Wireshark 进行分析，这里就不展开进行分析，有需要的可以参阅：

《Wireshark网络分析就这么简单-林沛满》
《Wireshark网络分析的艺术-林沛满》
